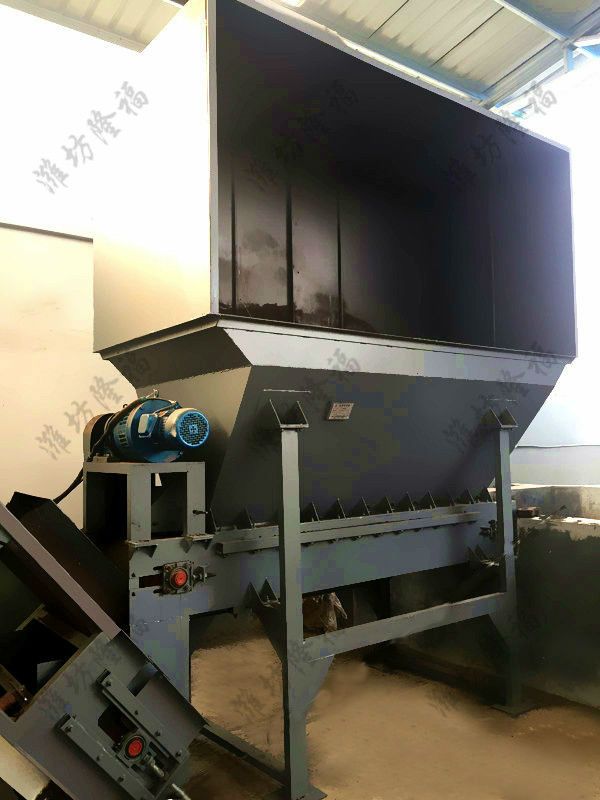

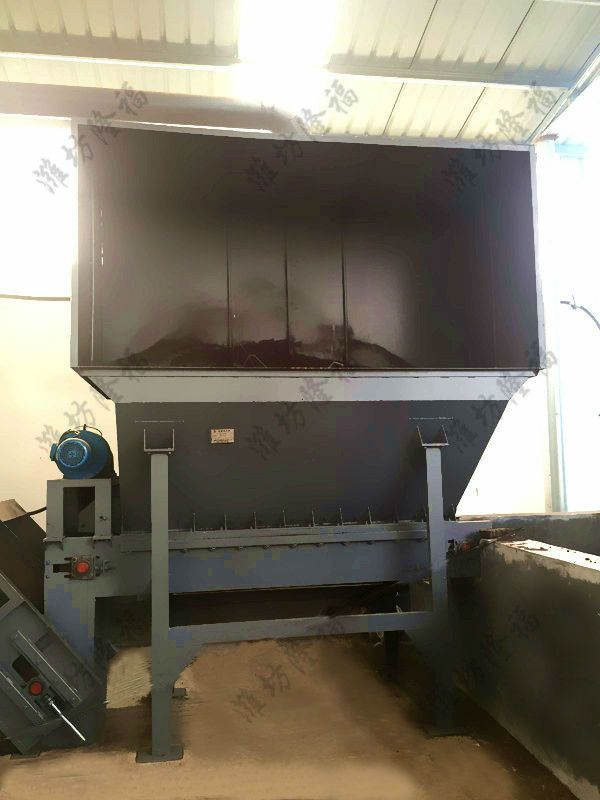

1、半密封式進料倉

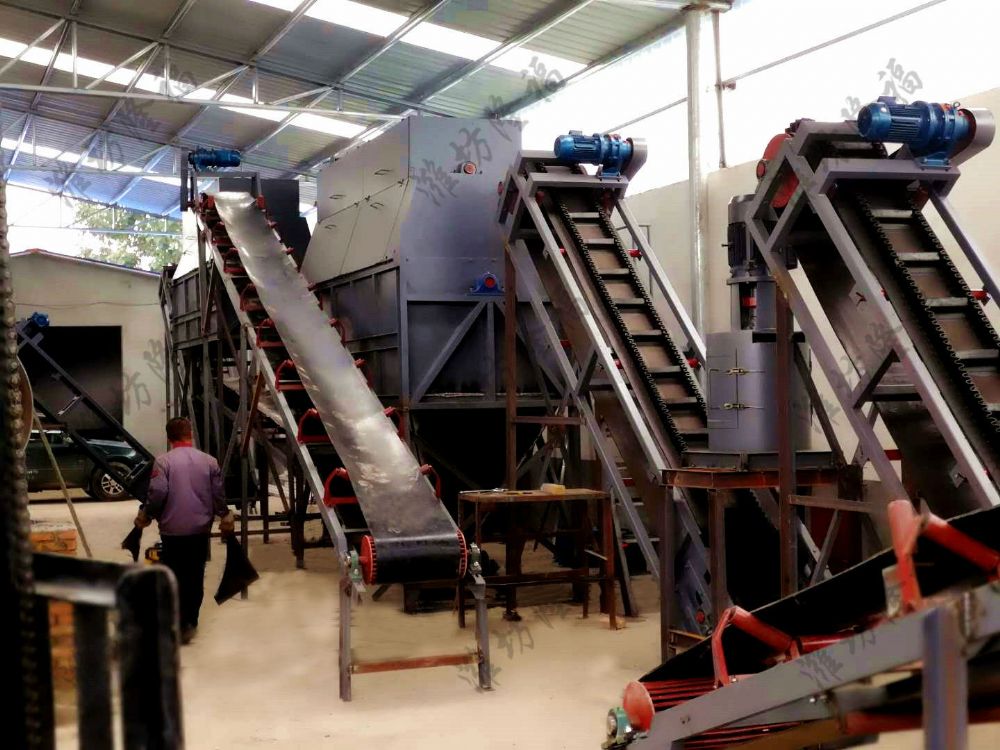

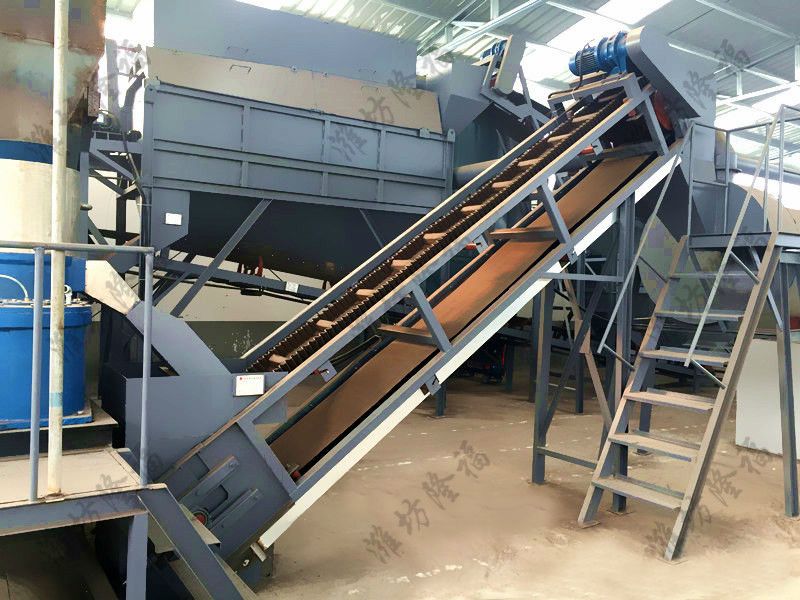

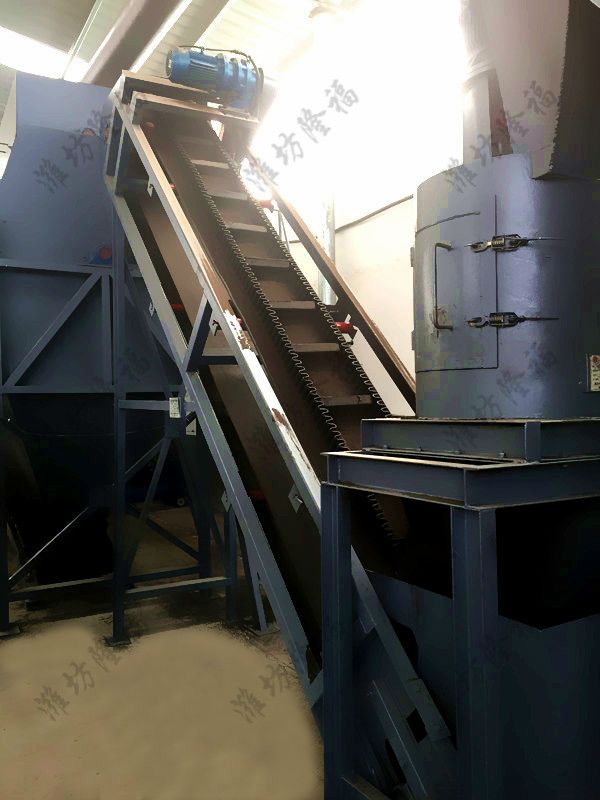

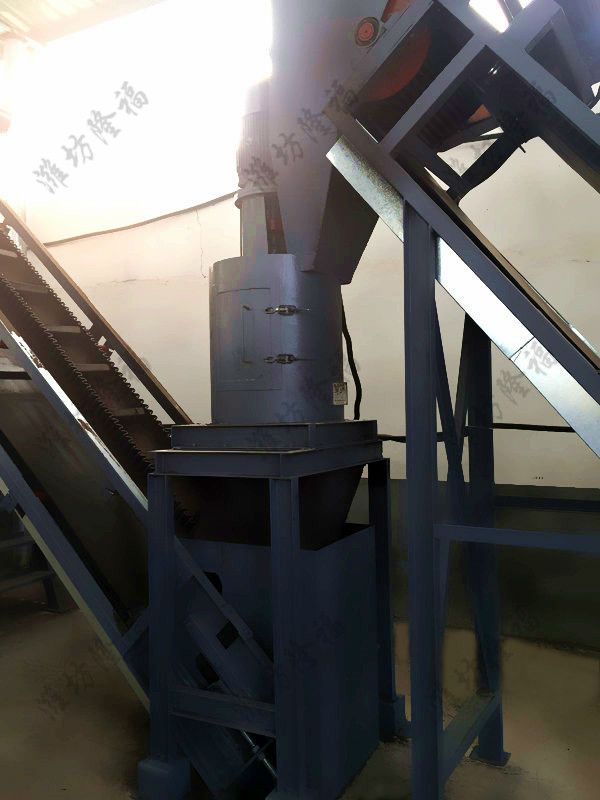

2、腐熟原料粉碎機—大傾角皮帶輸送機

3、密閉式篩分機

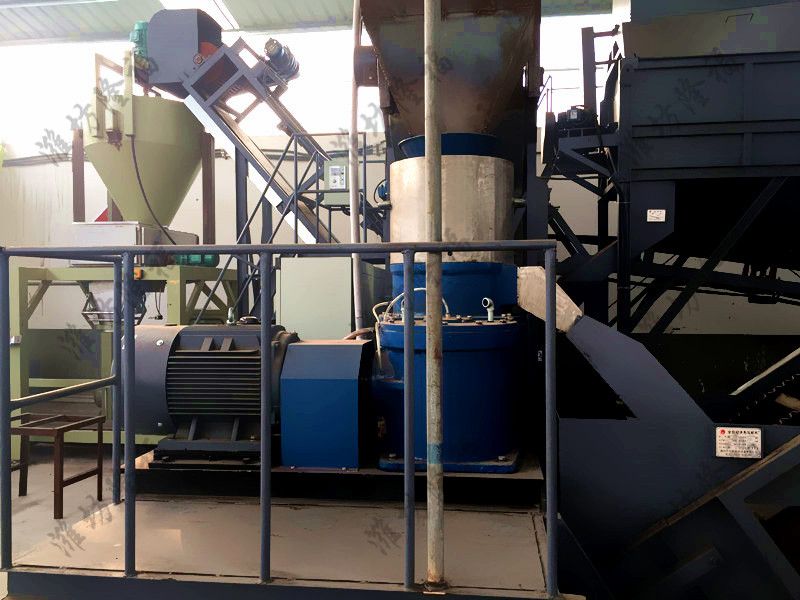

4、平模擠壓造粒機

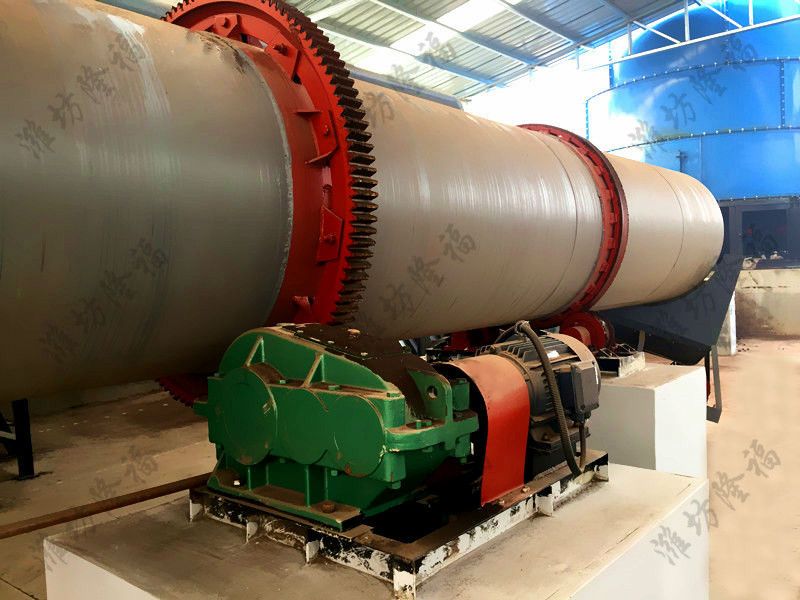

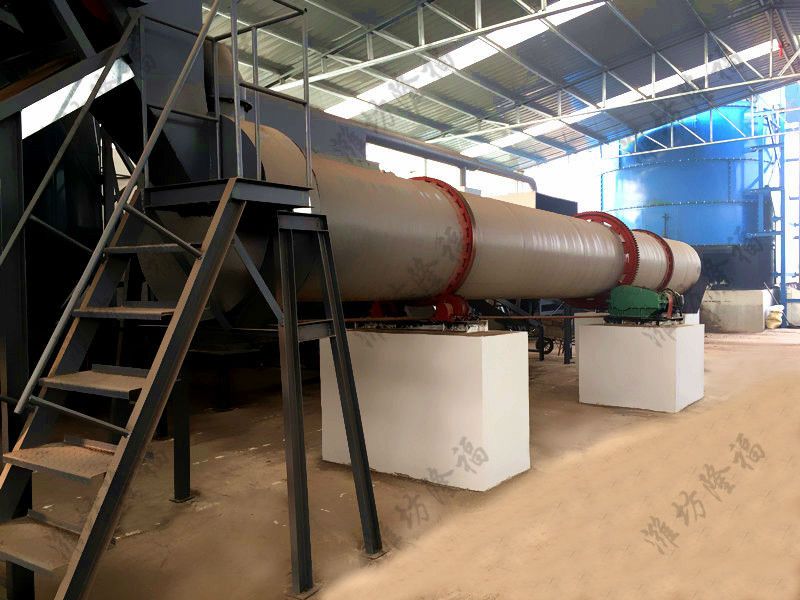

5、回轉式冷卻機

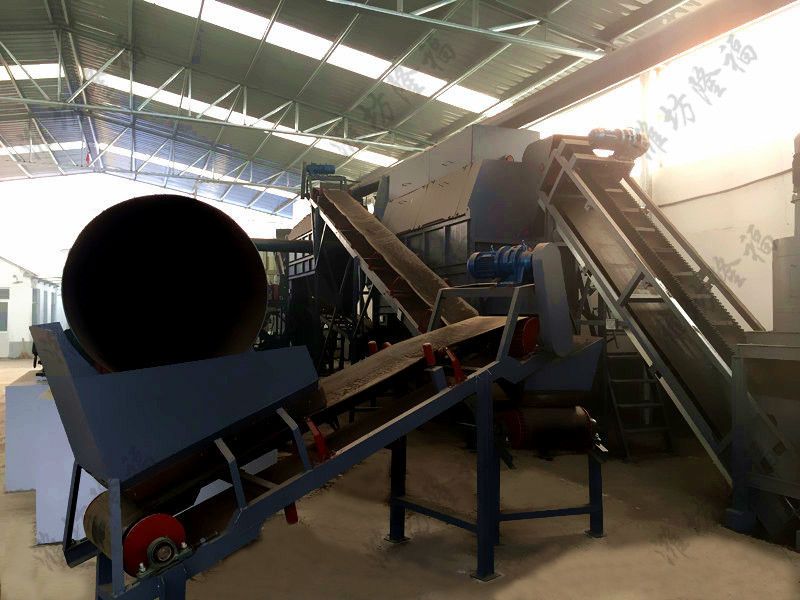

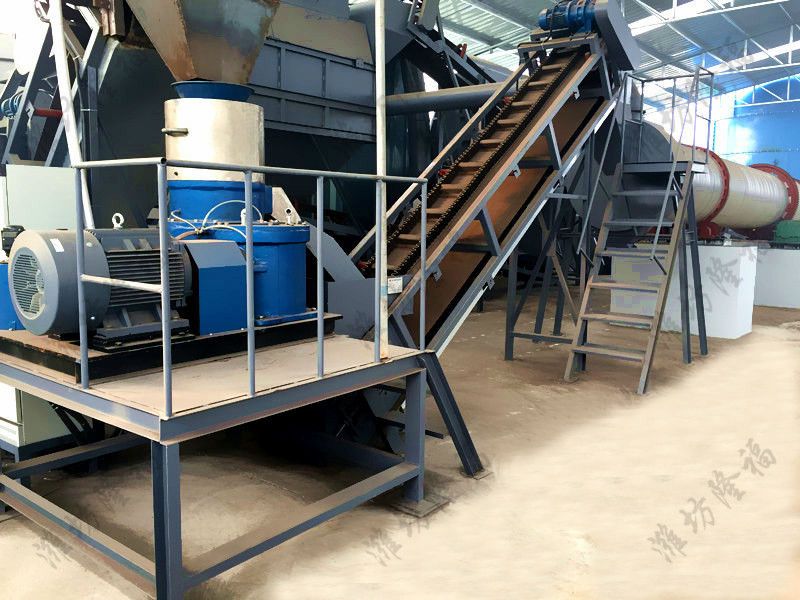

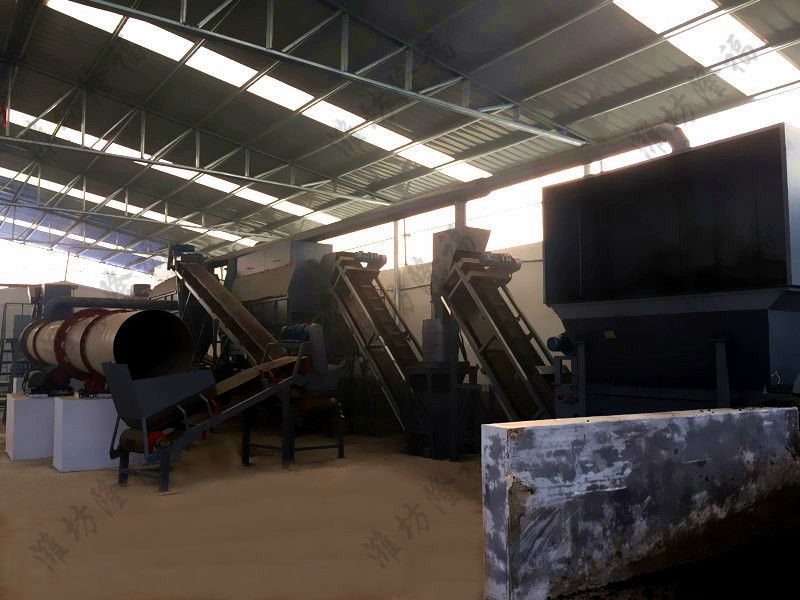

6、全景圖

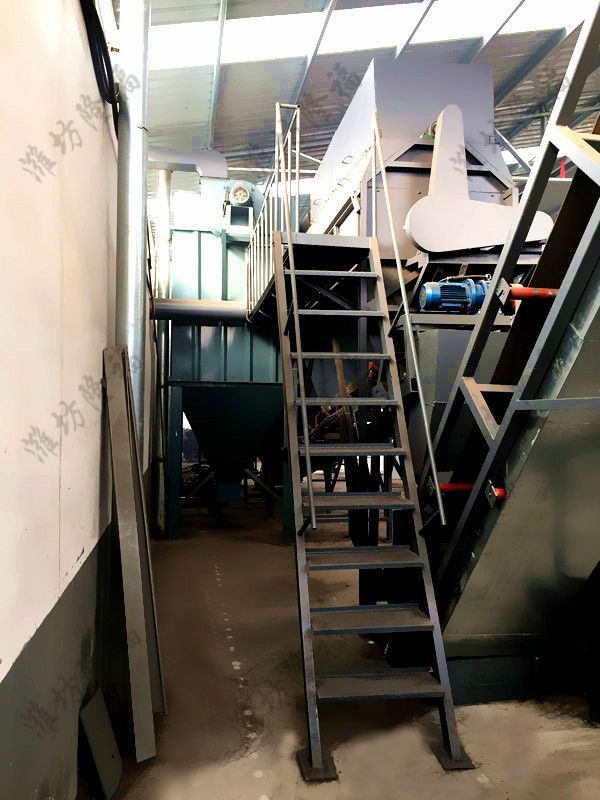

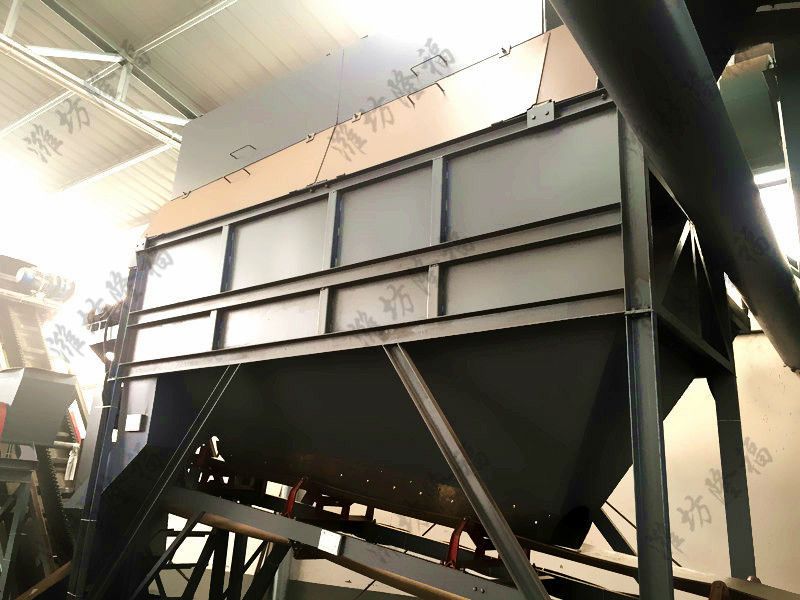

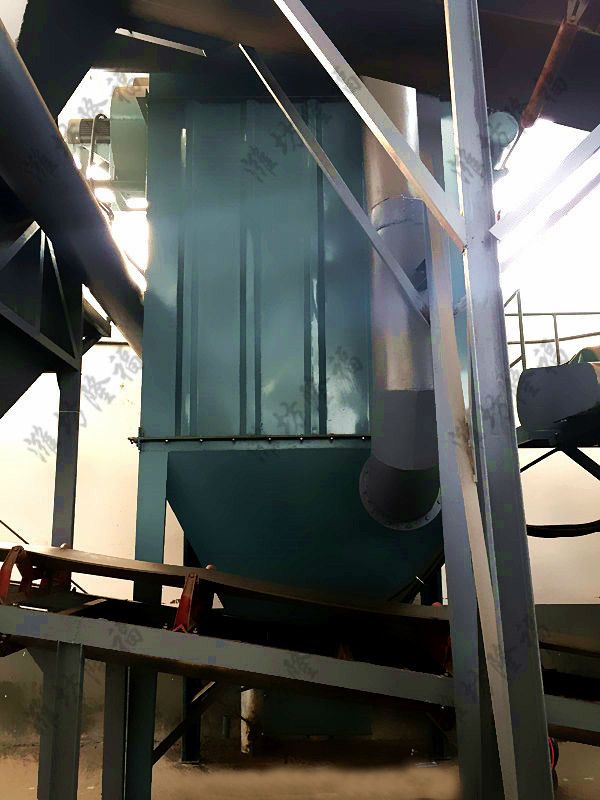

7、脈沖式布袋除塵器（車間粉塵處理）

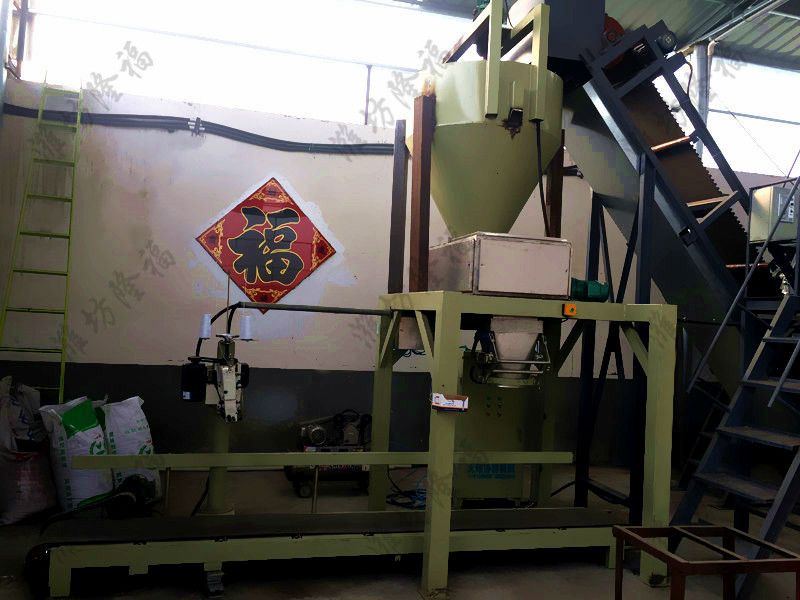

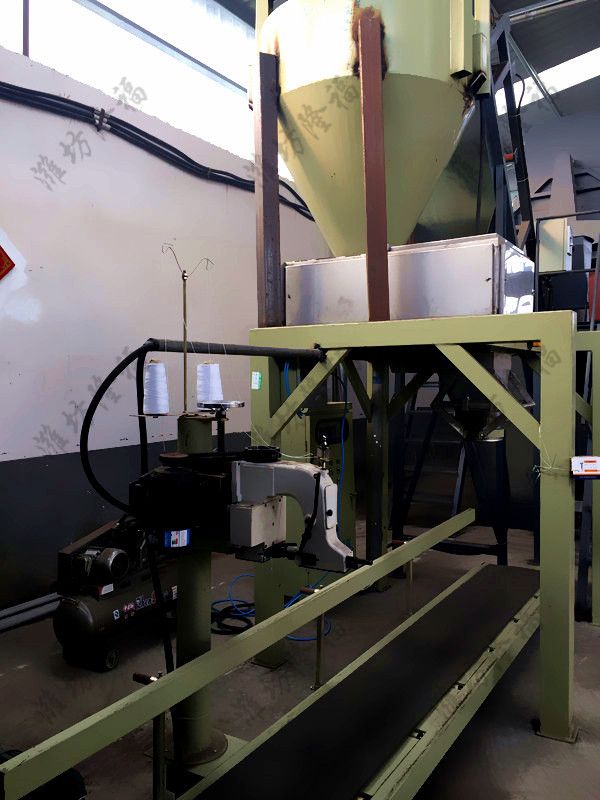

8、全自動包裝秤

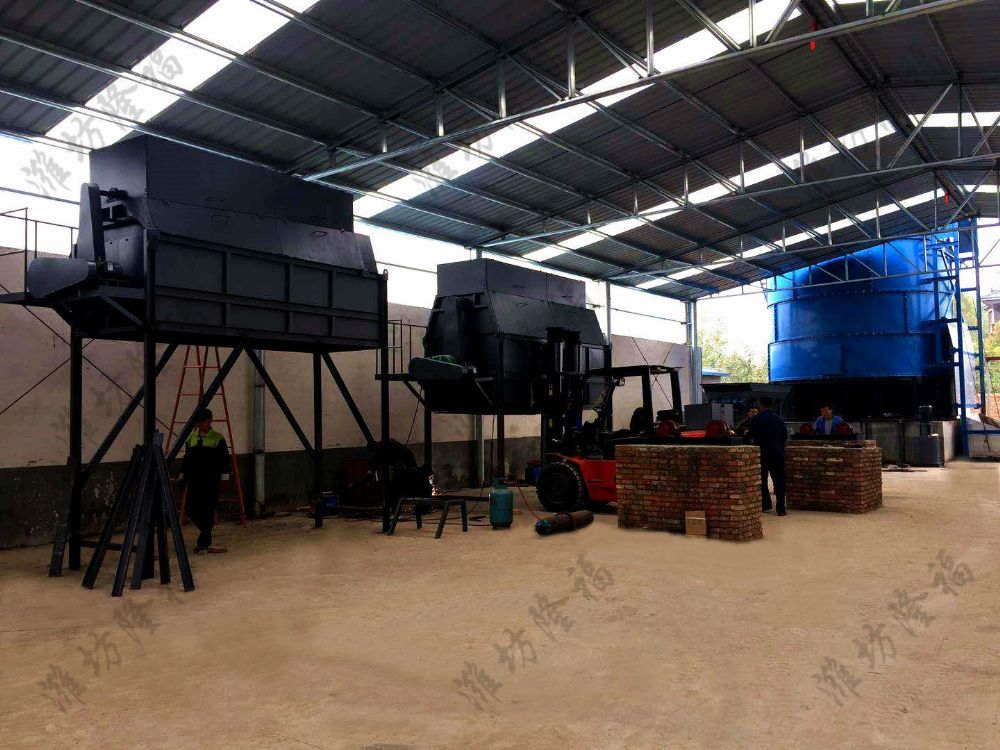

9、安裝現場

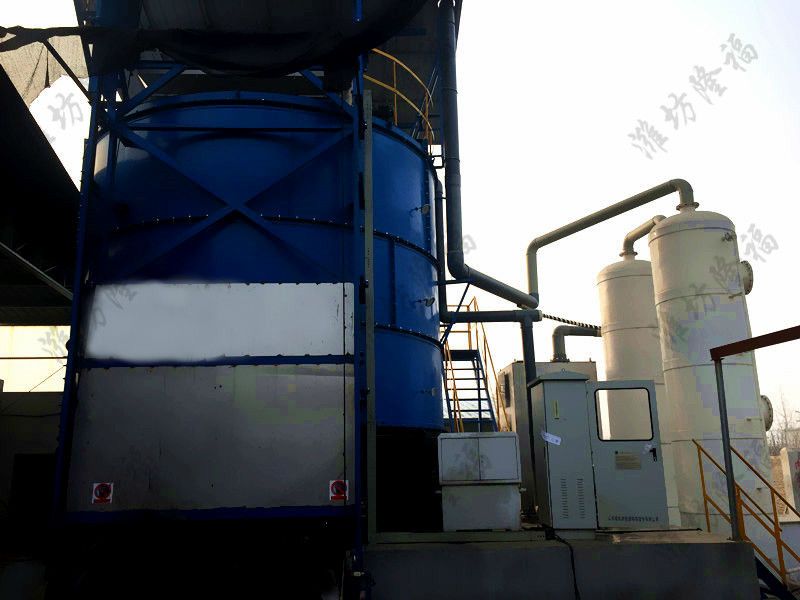

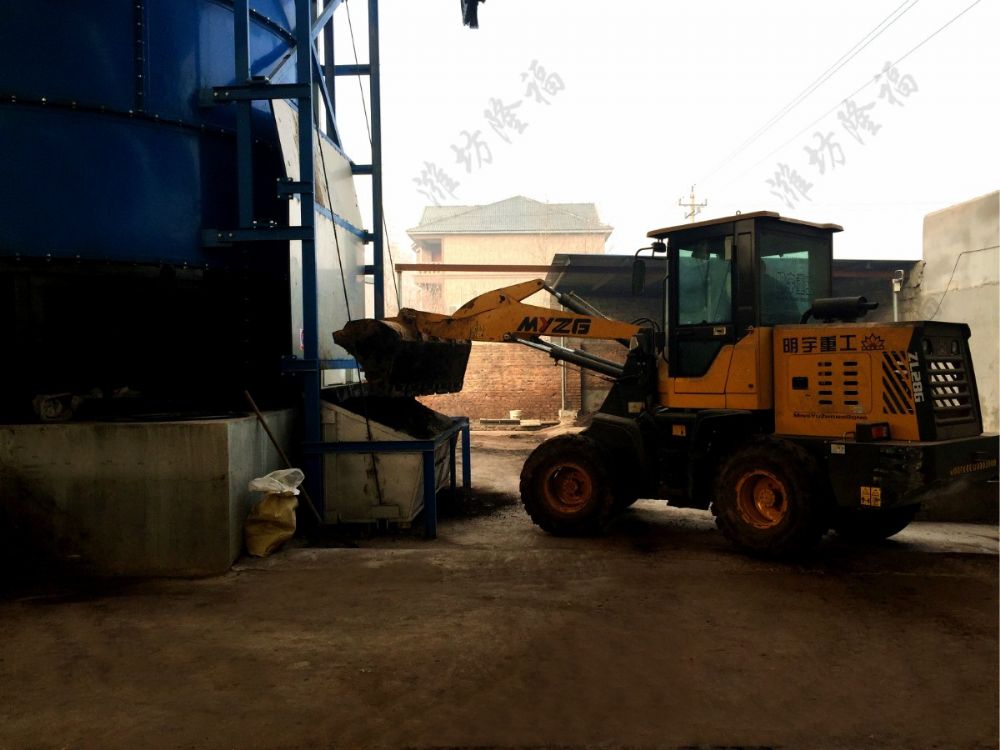

10、罐式發酵

　　此生產線為粉狀、顆粒共用線，布局緊湊、設計合理，適合小型養殖企業糞污處理。

 擠壓造粒工藝說明：

　　1、 發酵、腐熟、陳化后的合格原料用裝載機送入皮帶料倉秤內；

　　2、 輸送至高濕物料粉碎機粉碎；

　　3、 輸送至篩分機分選原料，1.5mm以上原料返回粉碎機繼續粉碎；

　　4、 1.5mm以下合格原料輸送至圓盤均料器中，均勻的加至擠壓造粒機內，原料通過滾輪和模板的強烈擠壓被擠壓成長徑比1:1.1~1.15左右的短圓柱形顆粒，之后進入多級高速拋圓機，在顆粒與盤體高速摩擦，顆粒之間相互擠壓的過程中逐漸變成圓形，顆粒強度得到大幅度提高，原料單體間的空隙被壓縮、分子間的結合力(范德華力)增強不易破碎。

　　5、 輸送至有機肥烘干機進行烘干，在烘干機抄板的作用下，物料被揚起與熱風爐產生的熱風進行熱交換。

　　6、 輸送至有機肥冷卻機通過自然風冷卻至常溫。

　　7、 輸送至篩分機分選顆粒，小顆粒返回圓盤均料器中繼續成球。

　　8、 合格顆粒輸送至全自動包裝秤稱重、包裝、入庫。

產品執行標準：有機肥料  NY525-2011

項         目                                                                                     指      標

有機質的質量分?jǐn)?shù)（以烘干基計），%                                            ≥45

總養分（氮+五氧化二磷+氯化鉀）的質量分?jǐn)?shù)（以烘干基計），%  ≥5.0

水分（鮮樣）的質量分?jǐn)?shù)，%                                                          ≤30

酸堿度，PH
