尿熔噴漿造粒復(fù)合(混)肥設(shè)備
工藝簡(jiǎn)介:
顆粒尿素經(jīng)計(jì)量送入尿素熔融槽內(nèi),根據(jù)尿素量調(diào)整水的配入量(或不加水在105℃~125℃使尿素實(shí)現(xiàn)低溫溶解),使得尿液濃度始終保持穩(wěn)定。熔融后的尿液經(jīng)螺旋噴頭霧化噴灑到造粒機(jī)內(nèi)造粒區(qū)的粉狀物料上,借助造粒機(jī)的旋轉(zhuǎn)和粒子高速自轉(zhuǎn)及其自重作用,反復(fù)被粘結(jié)長(zhǎng)大,在擠壓、碰撞、磨擦、滾動(dòng)等多種力的作用下,規(guī)正球化、凝固成φ2-4.75mm堅(jiān)實(shí)的合格顆粒。
技術(shù)參數(shù):
規(guī)格 | 生產(chǎn)能力 (t/h) | 蒸汽用量 (kg/h) | 功率 (KW) |
NSR20 | 2.5-3 | 720 | 2.2 |
NSR40 | 4-5 | 1500 | 3 |
NSR60 | 8-10 | 3000 | 5 |
尿熔噴漿造粒復(fù)合(混)肥重要組成設(shè)備:

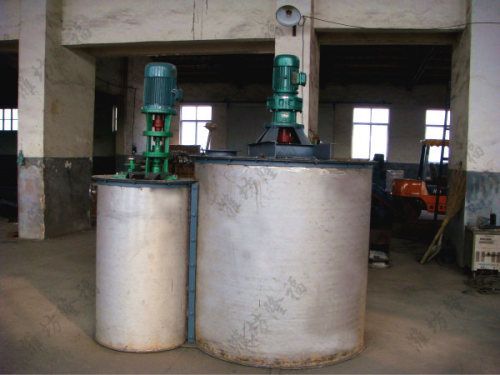

1、 尿素熔融槽。尿素熔融槽有尿素熔融器與尿液儲(chǔ)槽組成。
2、 噴嘴。尿液濃度≥95%時(shí),噴嘴與物料間的距離控制在280mm~360mm之間;尿液濃度在95%~98%時(shí),噴嘴與物料間的距離控制在350mm~500mm的范圍內(nèi)。
3、 尿液泵。專(zhuān)用尿液泵,泵殼部分采用蒸汽保溫,機(jī)械密封部分采用水冷卻。
4、 風(fēng)機(jī)。低溫大風(fēng)量的干燥效果,5萬(wàn)噸肥料生產(chǎn)線引風(fēng)量要≥33699m3/h,10萬(wàn)噸肥料生產(chǎn)線引風(fēng)量≥71627 m3/h。
尿熔噴漿造粒復(fù)合(混)肥部分控制指標(biāo):
1、 尿素的用量。熔融尿素的使用量一般在40%左右,其余氮元素加入固體尿素或者氯化銨來(lái)調(diào)整。
2、 高氮復(fù)合肥。在氮、磷、鉀配比中可提高氮素養(yǎng)分的含量,單個(gè)氮元素含量在10%~25%之間任意調(diào)整;可生產(chǎn)25%~54%含量高、中、低濃度復(fù)合肥。
3、 干燥機(jī)進(jìn)口控制溫度130℃~160℃;干燥機(jī)出口溫度控制在55℃~70℃;尿液控制溫度110℃~135℃。
4、 尿素熔融器蒸汽壓力0.60~1.20Mpa;管道保溫壓力0.30~0.60 Mpa。
尿熔噴漿造粒生產(chǎn)復(fù)合(混)肥的優(yōu)勢(shì)
1、 造粒成球率85%~90%之間,產(chǎn)量提高。
2、 含氮量控制精度±1.5%,養(yǎng)分均衡。
3、 成品水分≤1.5%,產(chǎn)品不易結(jié)塊。
4、 顆??箟簭?qiáng)度能達(dá)到16~21N,抗壓強(qiáng)度大。
粒度2.2~4.5mm占95%,顆粒均勻,外觀圓整光滑。

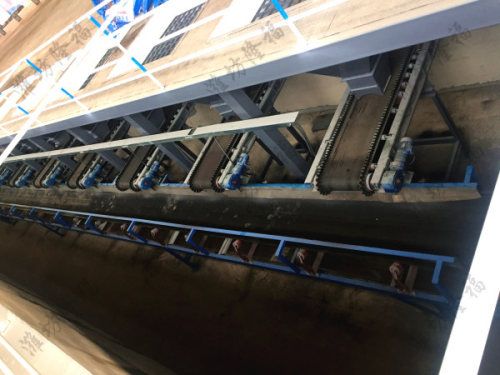

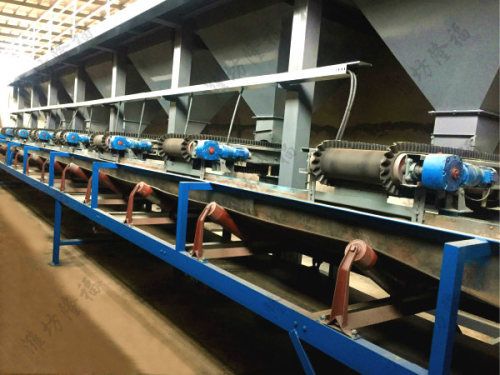

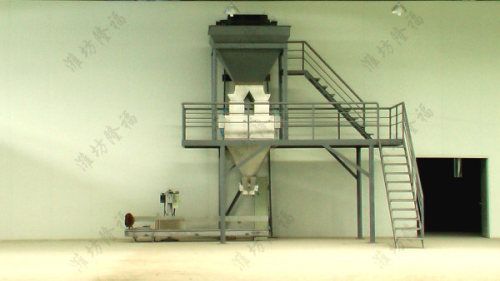

全自動(dòng)配料區(qū)

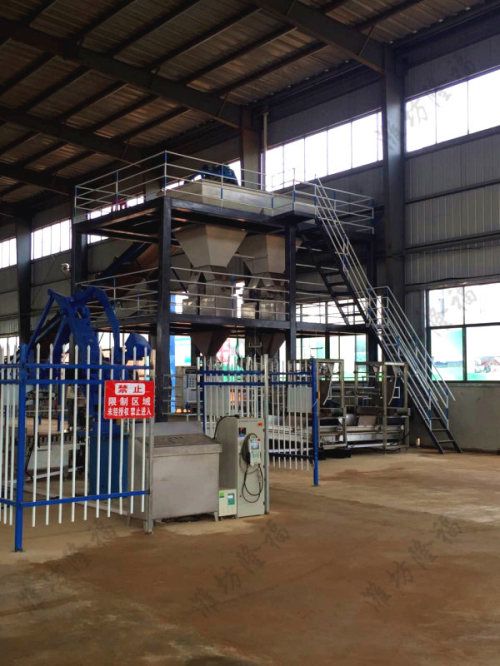

人工配料區(qū)

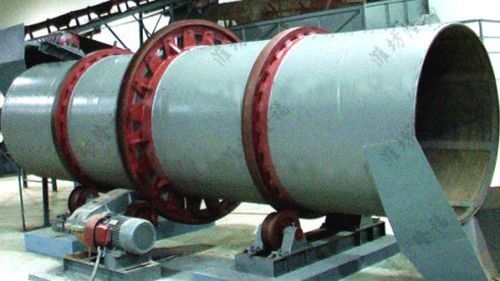

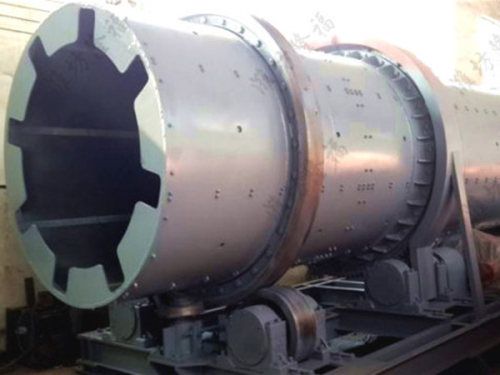

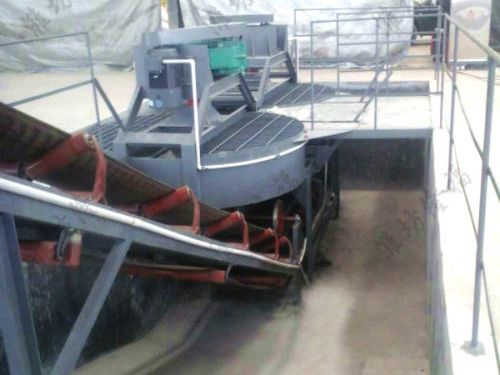

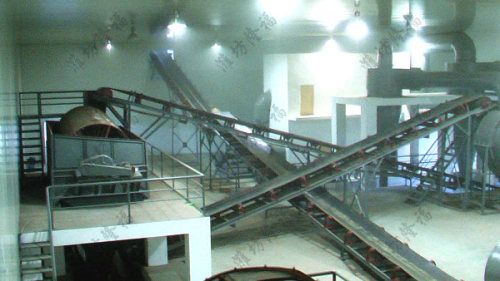

造粒區(qū)—尿熔噴漿造粒

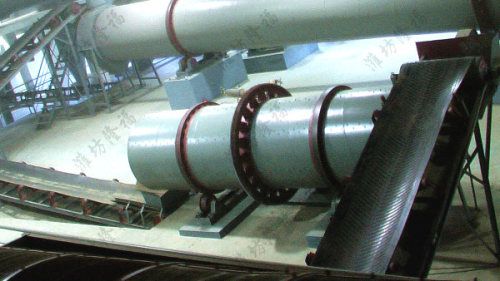

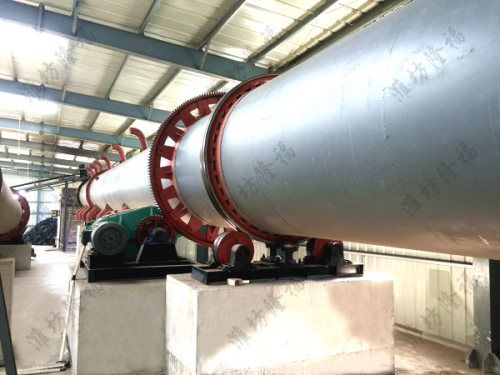

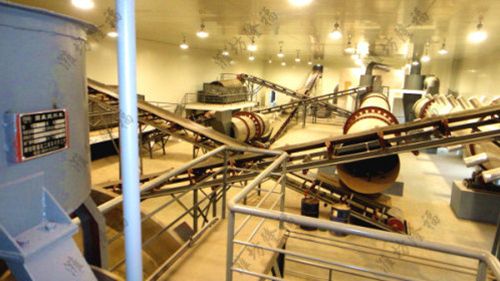

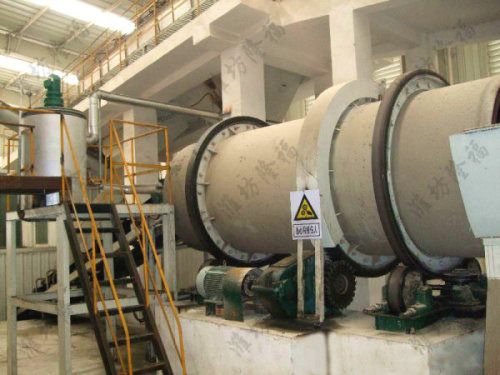

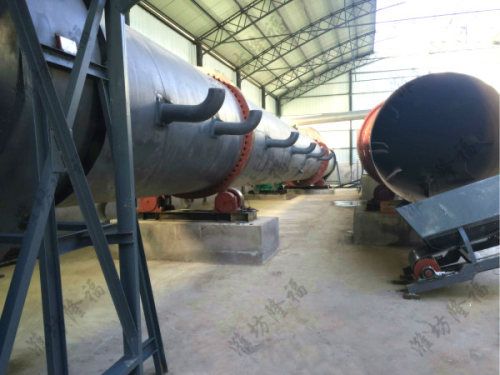

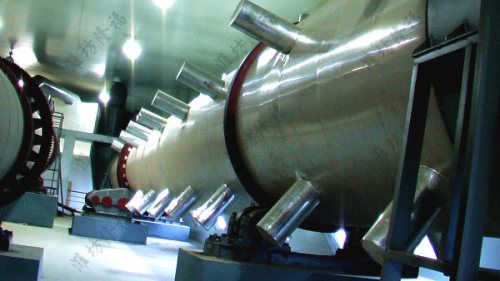

肥料烘干—肥料冷卻

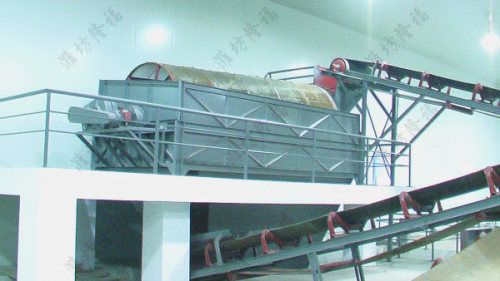

成品篩分(2.3mm~4.5mm)

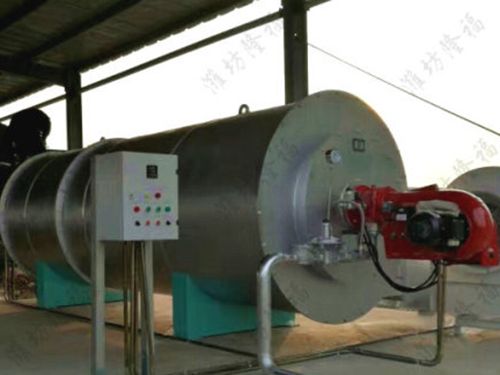

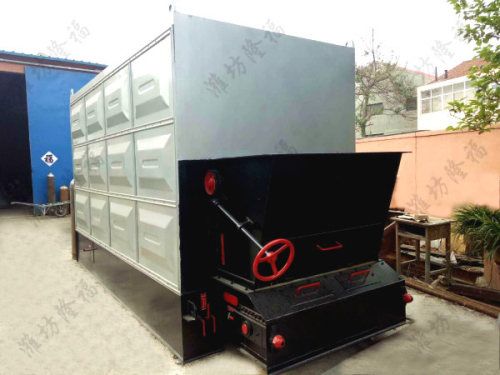

LNG熱風(fēng)爐 生物質(zhì)能熱風(fēng)
包膜(防結(jié)塊)
顆粒包裝秤

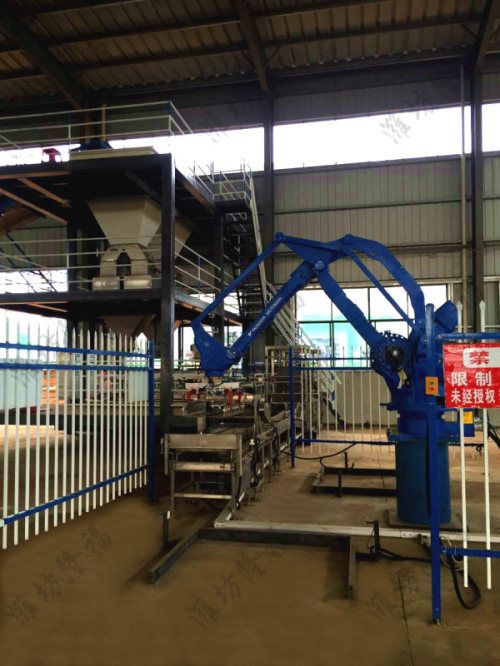

機(jī)器人碼垛
從廠區(qū)規(guī)劃、工藝設(shè)計(jì)、設(shè)備選型、設(shè)備制作、設(shè)備安裝、試運(yùn)行直至交付正式投產(chǎn),濰坊隆福全程跟蹤服務(wù)
網(wǎng)址:xwgz.com.cn
聯(lián)系方式:王總13953699265
孫總 18263637732
上一條: 氨酸法(噴漿)造粒復(fù)合肥設(shè)備 | 下一條:轉(zhuǎn)鼓造粒復(fù)合(混)肥 |
