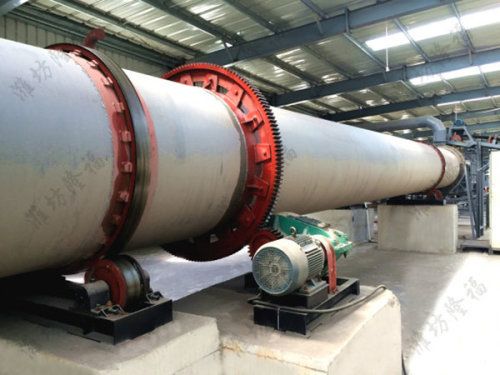

轉鼓造粒機內襯耐高溫、耐酸、耐磨的天然橡膠板(或耐酸不銹鋼板)并在造粒機筒體上開氣孔,實現了自動除疤、脫瘤;造粒機內可通入蒸汽、氣體氨、氮溶液、磷氨料漿、重鈣料漿等原料,在機內完成化學反應和供熱的肥料熱造粒;或者補充少量水分的肥料冷造粒,把需要成粒的物料輸送至造粒機內的旋轉筒體內,通過筒體的旋轉運動并在一定的濕度、溫度下粘聚成球,完成制球工序。
技術參數:
規格 | 筒體 | 生產能力 (t/h) | 減速機 | 功率 (KW) | |||
內徑 (mm) | 長度 (mm) | 傾角 (°) | 轉速 (rpm) | ||||
ZG1204 | 1200 | 4000 | 2.5 | 16.3 | -3 | ZQ500 | 7.5 |
ZG1405 | 1400 | 5000 | 2.5 | 15.8 | -5 | ZQ500 | 7.5 |
ZG1606 | 1500 | 6000 | 2.5 | 13.9 | -7 | ZQ500 | 11 |
ZG1807 | 1800 | 7000 | 2.5 | 12.8 | -10 | ZQ650 | 15 |
ZG2008 | 2000 | 8000 | 2.5 | 12.1 | -12 | ZQ650 | 22 |
ZG2209 | 2200 | 9000 | 2.5 | 11.2 | -18 | ZQ650 | 30 |
ZG2409 | 2400 | 9000 | 2.5 | 10.5 | -25 | ZQ750 | 55 |
ZG2610 | 2600 | 10000 | 2.0 | 9.17 | -30 | ZL65 | 55 |
ZG2810 | 2800 | 10000 | 1.5 | 6.5 | -35 | ZLY315 | 75 |
ZG3010 | 3000 | 10000 | 1.5 | 9.17 | -45 | ZLY400 | 90 |
ZG3210 | 3200 | 10000 | 1.5 | 8.54 | -50 | ZL100 | 160 |
蒸汽轉鼓造粒生產復合肥工藝簡介:
1、經粉碎后氮、磷、鉀、填充料等合格的原料送至自動秤稱重;
2、稱重后的原料進入原料攪拌機強力攪拌均勻;
3、輸送至轉鼓造粒機內,同時通入飽和蒸汽(或水),物料借助轉鼓造粒機旋轉時產生的摩擦作用形成一滾動料床,滾動所產生的擠壓力使含有一定液相的物料團聚成為小顆粒,這些小顆粒成為核心,黏附周圍的粉末形成合格顆粒;
4、輸送至回轉式烘干機中,與來自熱風爐中的熱量進行熱交換;
5、輸送至熱篩分中分選顆粒,細小顆粒直接返回轉鼓造粒機中,作為核心繼續參與顆粒的黏附成球;
6、篩選后的半成品顆粒輸送至回轉式冷卻機中,通過自然冷風或強制冷風冷卻肥料;
7、輸送至成品篩分機,大顆粒經粉碎機粉碎后返回至轉鼓造粒機中繼續參與成球;
8、篩選后的合格產品輸送至包膜機涂膜處理;
9、輸送至全自動包裝秤稱重、包裝、入庫;
10、烘干、冷卻及車間粉塵經旋風除塵器、迷宮式除塵室、濕法洗滌三級處理后達標排空。
蒸汽轉鼓造粒生產復合肥部分操作指標:
1、尿素用量在3~9%,烘干機尾部控制溫度65℃左右。
2、尿素用量在10~20%,烘干機尾部控制溫度60左右。
3、尿素用量在21~38%,烘干機尾部控制溫度55℃左右。
4、造粒時顆粒直徑控制在1~2mm占30%,2~4mm占60%。
5、沙性原料(氯化鉀、硫酸鉀、氯化銨、硫酸銨等)占35%以上,細度>60目。
6、造粒溫度控制在60~65℃。
配料區
造粒區—轉鼓造粒
肥料烘干—肥料冷卻
開機培訓中—
成品篩分(2.3mm~4.5mm)
熱風爐(燃煤熱風爐、LNG熱風爐)
包膜(防結塊)
顆粒包裝秤
從廠區規劃、工藝設計、設備選型、設備制作、設備安裝、試運行直至交付正式投產,濰坊隆福全程跟蹤服務
