主要特點:

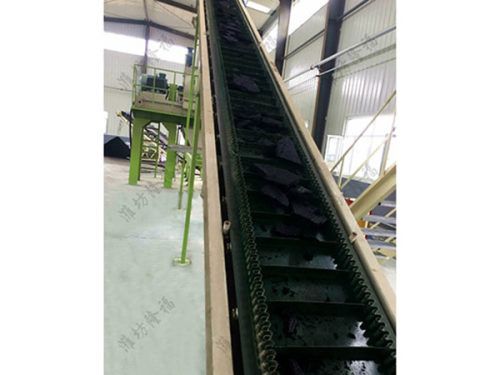

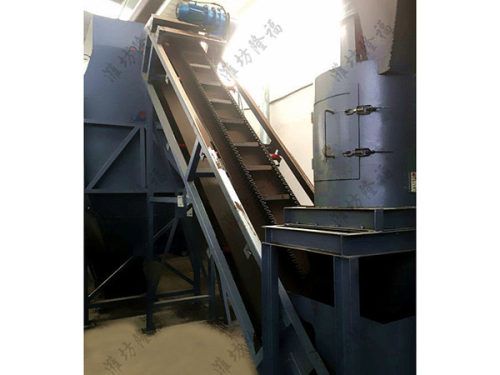

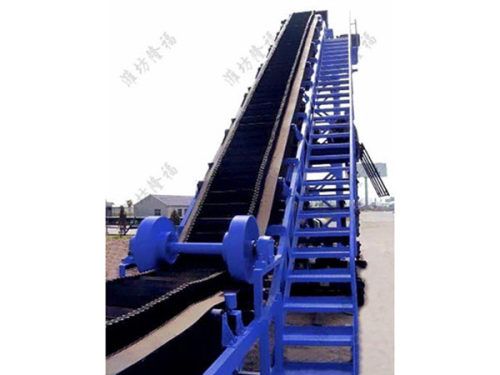

大傾角皮帶輸送機可以大角度輸送甚至垂直輸送,采用波狀擋邊輸送帶為主要部件。具有輸送量大,占地面積小,維護簡單等特點,廣泛使用在粉料、塊狀物料的輸送中。相比提升機,具有清潔效果好,運行穩定,噪音小等特點。
1、波狀擋邊輸送帶:波狀擋邊、橫隔板和基帶形成了輸送物料的"閘"形容器,從而實現大傾角輸送。
2、驅動裝置:系由Y系列電動機、ZJ型軸裝式減速器、楔塊式逆止器組成。
3、傳動滾筒:是動力傳遞的主要部件,輸送帶借其與傳動滾筒之間的摩擦力而運行。
4、改向滾筒:用于改變輸送帶的運行方向。改向滾筒用于輸送帶下表面。
5、壓帶輪:用于改變輸送帶的運行方向。壓帶輪用于輸送帶上表面。
6、托輥:托輥用于支承輸送帶和帶上的物料、使其穩定運行。
7、托帶輥:托帶輥用于在凸弧段機架上支承輸送帶下分支,其支承于擋邊輸送帶兩側的空邊上。
8、立輥:立輥用于限制輸送帶跑偏,并安裝在上、下過度段機架上。
9、拉緊裝置:拉進裝置使得輸送帶具有足夠的張力,保證輸送帶和傳動滾筒間不打滑。
規格 | 帶寬 (mm) | 裙邊高度 (mm) | 帶速 (m/s) | 輸送量 (m3/h) | 功率 (KW)/10m |
PS500 | 500 | 80~100 | 0.6~0.8 | ≥5 | 2.2 |
PS650 | 600 | 80~100 | 0.6~0.8 | ≥8 | 3 |
PS800 | 800 | 80~100 | 0.6~0.8 | ≥12 | 5.5 |
